亿橙（ESINLINK）斜圈弹簧产品介绍



一、产品概述

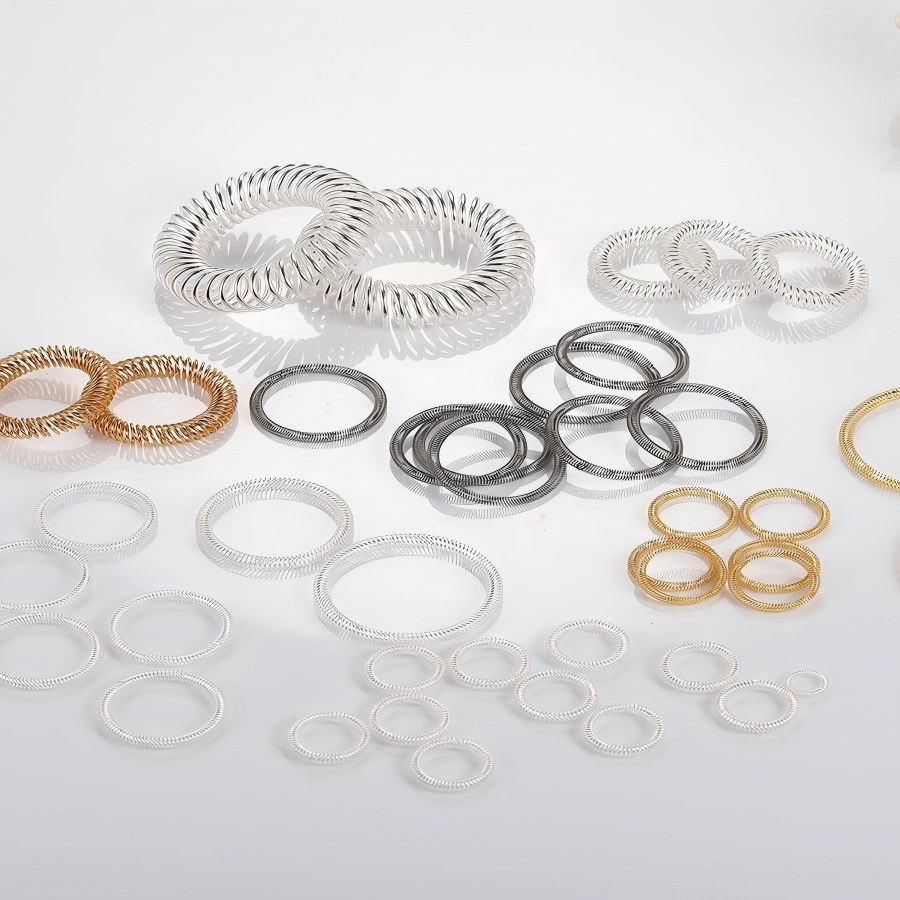

ESINLINK供应的斜圈弹簧（Canted Coil Spring），融合国际先进制造工艺与核心技术，是一款集机械连接、电气传导、电磁干扰屏蔽三大功能于一体的高性能接触元件。产品凭借独立线圈多点接触设计，在静态或动态电气应用中均能实现稳定可靠的连接，即使面临冲击、振动等严苛工况，仍可保障一致的导电与接地性能。其紧凑的结构设计可在更小空间内管理高、中、低多等级电流，且温升控制优异，能有效降低设备尺寸、重量及系统复杂性，为追求性能升级的设计人员提供理想解决方案，广泛适配全球工业、能源、医疗、航空航天等多领域高端应用需求。

二、核心特性

1.近恒定弹力输出：在工作偏转范围内施加接近恒定的力，极端温度变化下力值保持稳定，远优于传统螺旋弹簧的线性受力特性，确保连接过程中接触压力均匀一致。

2.多点接触保障：独立线圈形成多个接触触点，大幅提升导电与接地的可靠性，即使在剧烈振动或冲击环境中，仍能维持低且稳定的接触电阻，避免连接中断。

3.卓越抗变形能力：具备优异的抗压缩永久变形性能，长期使用后仍能保持原始结构与性能，使用寿命远超行业平均水平，减少设备维护频率与成本。

4.精准公差补偿：独特的弹簧圈设计可自动补偿部件不对准、尺寸公差变化及配合表面不规则等问题，降低装配难度，提升整体系统的稳定性。

5.高效散热低温升：优化的结构设计与优质材料选择，确保在高电流传输场景下实现最小温升（部分型号最大温升≤30K），避免因过热影响设备性能。

6.多功能集成设计：单一组件同时实现机械闭锁/锁定、电气传导/接地、EMI/RFI屏蔽三大功能，减少设备所需零部件数量，简化系统设计。

7.极端环境适应：通过材料选型与特殊电镀处理，产品可耐受潮湿、腐蚀、高低温等恶劣环境，适配从-40℃到+140℃的宽温度工作范围。

三、材料与电镀

（一）基线材料

1. 不锈钢系列：302、316、316L不锈钢，具备优异的机械强度与耐腐蚀性，相同弹簧尺寸下单位压力性能优于铜合金。

2. 铜合金系列：铍铜合金、锆铜合金、高导铍青铜、高强铍青铜、铬锆铜，其中高导铍青铜兼具优异导电性与弹性，是兼顾弹簧功能与导电需求的优选材料。

3. 特种合金：合金、因科镍合金等，适配高温、强腐蚀等特殊工况需求。

（二）电镀选项

1. 镀金：提供卓越的导电性、耐腐蚀性与低接触电阻，适用于高精度、高可靠性电子设备及恶劣环境应用。

2. 镀银：高导电性能首选，可满足大电流传输需求，表面额外涂覆保护涂层以提升耐腐蚀性，符合MIL标准等国际规格。

3. 镀镍：平衡耐腐蚀性与成本，提升弹簧表面硬度，延长使用寿命。

4. 镀锡：增强导电性与抗氧化性，降低接触电阻，适用于常规电气连接场景。

四、规格尺寸

（一）核心参数范围

1. 线径：0.08mm-1.8mm（常规范围0.10mm-1.5mm），支持定制不同线径以匹配轻、中、重载应用需求。

2. 焊接环内径：最小0.51mm（0.020英寸），最大可根据客户需求定制。

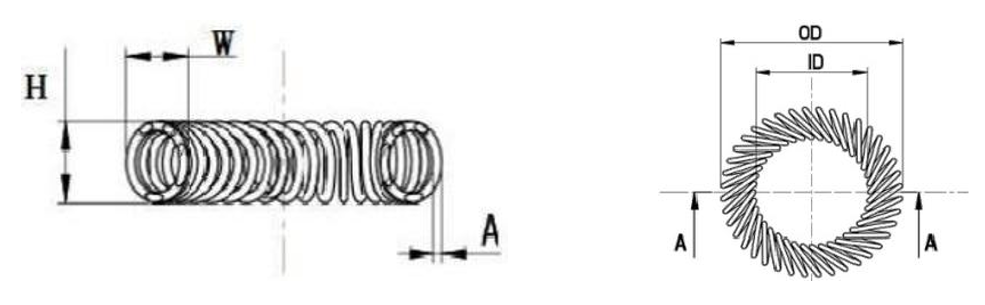

3. 线圈尺寸：线圈宽度0.4mm-20mm，线圈高度1.2mm-4.6mm，可精准匹配不同凹槽设计需求。

4. 负载等级：轻载（L）、中载（M）、中重载（MH）、重载（H）四个等级，适配不同受力需求场景。

（二）常规系列参考

（三）定制说明

产品无固定标准尺寸，依托常用直径和横截面数据库提供定制基准，可根据客户的凹槽设计、受力要求、导电需求等个性化参数，精准定制线径、线圈尺寸、倾斜角度、内外径等关键属性。

五、安装配置与定向设计

（一）安装配置

1. 安装方式：壳体安装、活塞安装两种主流配置，适配不同设备结构设计。

2. 凹槽设计：支持圆形凹槽、平底凹槽、V型底凹槽三种类型，工程师可根据客户应用场景提供最优凹槽设计建议。

（二）定向设计

1. 径向弹簧：压缩力沿弧或环的半径方向，垂直于中心线，适用于壳体或活塞安装设计，可优化径向受力分布。

2. 轴向弹簧：压缩力沿弧或环的轴线方向，平行于中心线，适用于面装式安装，确保轴向接触压力稳定。

六、性能参数

（一）导电性能

1. 连续电流：0-5700A（基于镀银铜合金材料，具体值随弹簧尺寸与材料变化），其中大尺寸系列弹簧可支持最高5700A连续电流传输。

2. 短路电流：0-129kA/1s、0-105kA/3s（不同规格对应不同短路耐受能力），可有效应对短路工况下的电流冲击。

3. 接触电阻：低至0.1mΩ-0.05mΩ，根据电镀类型与应用场景略有差异，确保电流传输损耗最小。

（二）力学性能

1. 弹簧力范围：5N-29N（常规范围），可定制从微小弹力到重载弹力的全范围受力需求。

2. 插拔力控制：可精确控制插入力与拔出力，范围0.5N-55N，适配不同装配需求。

3. 使用寿命：常规应用下≥10,000次循环，部分型号可达100,000次循环甚至更高。

七、应用领域

1. 能源领域：电力传输与配电设备、开关gear、电流互感器、断路器、变压器套管、电缆端子、新能源储能设备、光伏逆变电源、充电桩。

2. 交通运输：高铁、电动汽车、轨道交通连接器、车载电源系统。

3. 航空航天：航空电子设备、航天连接器、机载电源系统、抗振动电气连接。

4. 医疗行业：起搏器、神经刺激器等植入式设备、输液泵、呼吸机、手术器械、诊断设备、医疗设备EMI屏蔽。

5. 石油天然气：阀门、泵、压缩机、井下工具等设备的弹簧通电密封件，耐受高压、腐蚀与极端温度。

6. 电子半导体：电子连接器、电磁干扰屏蔽、半导体制造设备、板对板连接器。

7. 工业设备：激光与照明设备、工业控制器、高频开关电源、低压配电柜。

八、定制化服务

1. 免费设计提案：根据客户提供的尺寸限制、应用介质、温度变化、电气与机械要求，提供个性化弹簧设计方案。

2. 快速原型制作：依托3D CAD建模与有限元分析技术，快速制作原型样品，支持客户测试验证。

3. 严格质量管控：产品通过ISO9001:2015与IATF16949:2016质量管理体系认证，经过首件检验、抽样检测、最终检验等多道质量控制流程，提供完整检验报告。

4. 灵活交付周期：不锈钢标准截面产品交货期≤3周，其他合金产品交货期6-8周，支持紧急订单快速响应。针对标准规格产品，公司预留部分库存，可3天内安排快递发运。

5. 全程技术支持：专业工程师团队提供从选型、设计、安装到售后的全流程技术咨询服务，确保产品适配客户应用场景。

ESINLINK始终致力于为全球客户提供高品质、高可靠性的斜圈弹簧产品与一站式连接解决方案，通过精准定制与严格质控，助力客户提升设备性能、简化设计流程、降低综合成本。我们期待与各行业合作伙伴携手，共同应对复杂应用挑战，共创价值。
